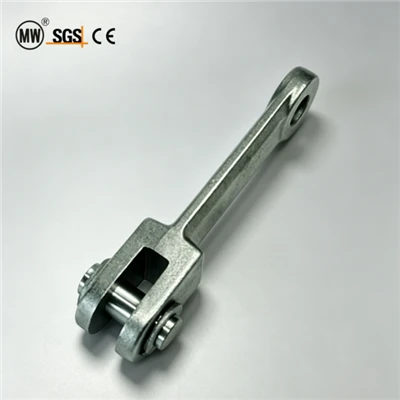

Kovácsolt Link duplex lánc
A Hangzhou Ocean Industry Co., Ltd. az egyik legtapasztaltabb kovácsolt duplex lánc gyártója és szállítója Kínában. Üdvözöljük a nagykereskedelmi testreszabott kovácsolt duplex lánc versenyképes áron gyárunkból. Jó szolgáltatás és minőségi termékek állnak rendelkezésre.
Kovácsolt Link duplex lánc automatizált festősorokhoz
A modern ipari kikészítés területén a kézi bevonatról a nagy sebességű{0}}automatizált rendszerekre való áttérés olyan szerkezeti gerincet tesz szükségessé, amely képes kezelni a szinkronizált összetettséget. A miénk Kovácsolt link duplex láncjelentős fejlődést képvisel a szállítószalag-technológiában, amelyet kifejezetten a hagyományos egy{0}}linkes rendszerekben rejlő instabilitási problémák megoldására fejlesztettek ki, amelyeket nagy{1}}teljesítmény mellett használnak.festési vonal. A kettős-pályás architektúra használatával ez a lánc a gravitációs terhelést és a kinetikus feszültséget két kiegyensúlyozott kovácsolt pályán osztja el, gyakorlatilag kiküszöbölve a „kígyózó” hatást, amely a finom permetezési folyamat során vibrációt okoz.
A nagy-sűrűségű króm-molibdénötvözet acélból kovácsolt alkatrészek szigorú több-lépcsős hőfinomítási folyamaton mennek keresztül a nagy szilárdság-/-tömeg arány elérése érdekében. Ez biztosítja, hogy aszállítószalagelég könnyű marad ahhoz, hogy csökkentse a motor teljesítményfelvételét, miközben megtartja a folyamatos, 24 órás működéshez szükséges végső szakítószilárdságot. A szabványos öntött vagy sajtolt alternatíváktól eltérően a duplex láncszemeink folyamatos szemcseáramlási mintázattal rendelkeznek, amely kivételes ellenállást biztosít a fáradással és a feszültségi{3}}korróziós repedésekkel szemben. Emiatt ez az elsőszámú választás a Tier{6}}1 gépjárműipari beszállítók és a nagyméretű készülékgyártók számára, akik az állásidő minimalizálására és a befejezési minőség maximalizálására törekszenek.
| Lánc sz. | P | T | C | S | Z | G | D | Terheléstörés | Súly |
| mm | mm | mm | mm | mm | mm | mm | mm | kN/lbf | Kg/m |
| 142NA | 142 | 42 | 50 | 19 | 70 | 13 | 25 | 320-550 | 11.8 |
| 142HA | 142 | 60 | 50 | 28 | 87 | 13 | 25 | 470-790 | 16.7 |
| 160NA | 160 | 50 | 53 | 23 | 82 | 13 | 25 | 410-670 | 13 |
| 200NA | 200 | 60 | 50 | 25 | 81 | 12 | 25 | 410-670 | 13 |
| 200 HA | 200 | 70 | 60 | 30 | 95 | 13 | 30 | 580-955 | 19.3 |
| 250NA | 250 | 60 | 50 | 25 | 81 | 12 | 25 | 410-670 | 12 |
| 250 HA | 250 | 70 | 60 | 30 | 95 | 13 | 30 | 580-955 | 17.7 |
Mérnöki kiválasztás és kiválasztási stratégia
Amikor megadja aKovácsolt link duplex láncaz Ön létesítménye esetében az elsődleges szempont a „Chordal Action” legyen a pálya sugarához képest. Mivel a duplex szerkezet megnövelt oldalirányú merevséget biztosít, pontosan kiszámított hézagokat igényel a vízszintes ívekhez. Javasoljuk, hogy a osztás-/-sugár aránya sima artikulációt biztosít a súrlódási ellenállás növelése nélkül. A több-lépcsős előkezelést alkalmazó
Környezet és működési küszöbök
Hőtűrés:-20 fok és +260 fok közötti stabilitásra optimalizálva. Az extrém hőfokon (300 fokot meghaladó) szárító kemencékhez egyedi tágulástűrő tűk állnak rendelkezésre.
Betöltési kapacitás:10:1 biztonsági tényezővel tervezték. A nehézgépek festésénél a csúcsterhelési-forgatókönyvek esetén a kettős-link kialakítás redundáns biztonsági utat biztosít.
Sebesség tartomány:Rendkívül hatékony 1 m/perc és 12 m/perc közötti szabványos sebességnél, 100 méteres futási hosszon keresztül 0,05 mm-en belül tartja a dőlésszög pontosságát.
Alapvető műszaki előnyök
Kettős{0}}útvonal szinkronizálás:
A duplex rudazat biztosítja a teher súlyának egyenlő megosztását, megakadályozva a sínhengerek és vezetővezetők egy-oldali kopását.
Vákuumos hővel{0}}kezelt tűk:
A csatlakozócsapok vákuum{0}}karburizáltak, hogy üveg-kemény felületet biztosítsanak a kopásállóság érdekében, miközben megtartják a képlékeny magot az ütéselnyelés érdekében.
Nulla{0}}szerszám összeállítás:
A szegecs nélküli kialakítás lehetővé teszi a kézi beszerelést és a szegmenscserét nehéz gépek vagy speciális szerszámok nélkül.
Nagy-sűrűségű kovácsolás:
A precíziós kovácsolószerszámok kiküszöbölik a belső porozitást, ami 30%-kal magasabb szakító modulust eredményez, mint a tipikus öntött szállítószalag alkatrészek.
Műszaki specifikációs mátrix
| Funkció | Szakmai specifikáció |
|---|---|
| Anyag fokozat | AISI 4140 / 42CrMo acél |
| Hangmagasság-növekmények | 100 mm, 150 mm, 200 mm (normál) |
| Szakítószilárdsági határ | 160 kN és 500 kN között (sorozatfüggő) |
| Felületkezelés | Foszfát/cink-pehely/olaj-mártott |
| Keménység Mélység | 0,8 mm - 1.2 mm Indukciós mélység |
| Kompatibilis pálya | Szabványos I-gerendás vagy zárt sínrendszerek |
Működési elv
AKovácsolt link duplex láncpárhuzamos{0}}kapcsolási mechanizmuson működik. Ahogy a meghajtó lánckerék összekapcsolódik a lánccal, a kettős-lemezgeometria széles „állást” hoz létre a szállítószalagon belül. Ez a szélesebb súlypont megakadályozza, hogy a függő teher csavaró nyomatékot keltsen a láncszemeken. A duplex lemezek önbeálló vezetőként- működnek, biztosítva, hogy a lánc a pálya közepén maradjon, még akkor is, ha meredek függőleges emelkedésekben vagy összetett 3D hurkokban navigál egy több-szintű festési létesítményben.
Telepítési és karbantartási protokoll
Igazítás ellenőrzése:Győződjön meg arról, hogy a meghajtó lánckerekek tökéletesen illeszkednek a sín középvonalához, hogy elkerüljék a duplex láncszemek egyenetlen feszültségét.
Feszítés:Használjon súlyozott vagy -rugóval terhelt-felvevő egységet. A túlfeszítés a kovácsolt csapágyfelületek idő előtti kopásához vezethet.
Kenés:Festési környezetben csak "festékkel{0}}kompatibilis" száraz kenőanyagokat vagy magas-hőmérsékletű grafitot használjon, hogy elkerülje a munkadarab felületének szennyeződését.
