QXG150 8 Fogas meghajtó lánckerék felső szállítószalaghoz

8-fogú lánckerék QXG150 felső szállítószalaghoz,. 150mm-es osztású, CNC-mart fogakkal, osztott agyú kialakítással. Festősor meghajtó állomások cseréje.

A szálláslekérdezés elküldése

A termék bemutatása

A Hangzhou Ocean Industry Co., Ltd. az egyik legtapasztaltabb gyártó és szállító a qxg150 8 fogas lánckerék felső szállítószalaghoz Kínában. Üdvözöljük a nagykereskedelmi testreszabott qxg{4}} fogas lánckerék felső szállítószalaghoz versenyképes áron gyárunkból. Jó szolgáltatás és minőségi termékek állnak rendelkezésre.

QXG150 8-Foghajtású lánckerék 150 mm-es osztású felső szállítólánchoz

A felső szállítószalag meghajtó állomásán a lánckerék az egyetlen alkatrész, amely közvetlenül kapcsolódik a láncszemekhez. Fogazati pontossága határozza meg, hogy a hajtóműves motortól a teljes szállítóhurokhoz milyen zökkenőmentesen jut el az erő. Ha a fogprofil 0,3 mm-rel lecsúszik, a lánc minden fordulatnál időszakos lökésszerű terhelést tapasztal, ami lerövidíti a lánc és a lánckerék élettartamát.

A QXG150 8-foghajtású lánckerék 150 mm-es osztású, zárt-lánctalpas szállítóláncokhoz készült. A 8-fogú konfiguráció kompakt meghajtóburkolatot biztosít, így alkalmas olyan telepítésekre, ahol a meghajtóállomásnak szűk mennyezeti térben kell elférnie. Mindegyik fogoldal CNC{8}}marással van megmunkálva, hogy illeszkedjen a QXG150 csatlakozólemez profiljához, majd indukciós-edzéssel kopásálló tokot hoznak létre, miközben megőrzik a kemény magot.

Az osztott{0}}agy kialakítás lehetővé teszi a hajtótengelyre történő felszerelést anélkül, hogy szét kellene szerelni a teljes meghajtókeretet. A két agyfél nagyszilárdságú{2}}csavarokkal csavarozza össze. Azoknál a műveleteknél, amelyek nem engedhetik meg maguknak a hosszabb állásidőt, az előre-megunt tartalék a polcon tartva két órára csökkenti a csereidőt.

Lánckerék funkció a hajtásrendszerben

A meghajtó lánckerék a hajtóműves motorból származó forgó mozgást lineáris láncmozgássá alakítja. A súrlódó hajtásokkal ellentétben a fogazott lánckerék pozitív kapcsolódást biztosít, amely nem csúszik{1}}még teljes terhelés mellett sem.

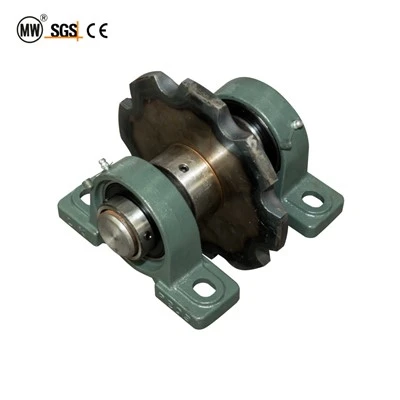

Egy tipikus QXG150 hajtóállomáson a lánckerék egy hajtótengelyre van felszerelve, amelyet két párna{1}}csapágy támaszt meg. A tengely a forgatónyomatékot egy hajtóműves motortól kapja egy láncos tengelykapcsolón keresztül. Ahogy a lánckerék forog, fogai nekinyomódnak a láncszem lapjainak, előremozdítva a teljes hurkot. A lánc feszességét a visszatérő szálon egy külön felvevő-felvevő állomás tartja fenn, biztosítva, hogy a lánc a lánckerék kerületéhez képest legalább 180 fokban tekerjen.

A 8 fogú lánckerék 180 fokos lánctekercselést biztosít, 4 fog állandó kapcsolódásban. Ez elegendő a legtöbb QXG150 alkalmazáshoz 4 kW alatt. A nagyobb teljesítmény érdekében a 10 vagy 12 fogú lánckerék növeli a tekercselési szöget és csökkenti a fogterhelést.

Fogszám-választási útmutató

A fogak száma közvetlenül befolyásolja a láncsebesség változását, a fogterhelést és a meghajtó burkolatának méretét. Az alábbi táblázat összehasonlítja az elérhető opciókat.

Fogszám	Láncsebesség változás	Fogterhelés	Drive Envelope	Mikor kell megadni
6T	Magas (±7%)	Magas	Nagyon kompakt	Tight space only; not for >2 kW
8T (normál)	Közepes (±4%)	Mérsékelt	Kompakt	általános-célú; 4 kW-ig; szabvány a QXG150-hez
10T	Alacsony (±2,5%)	Alacsonyabb	Nagyobb	>4 kW; simább mozgás; hosszabb láncélettartam
12T	Nagyon alacsony (±1,5%)	Legalacsonyabb	Legnagyobb	Nagy{0}}sebességű vagy precíziós indexelés

Sebességváltozás megjegyzés: 4%-os eltérés megengedett a festési vonalaknál. Ha a folyamat közel -konstans sebességet igényel, adjon meg 10T vagy 12T értéket.

Műszaki előírások

Paraméter	Specifikáció	Megjegyzések
Kompatibilis láncemelkedés	150 mm	Megfelel a QXG150 / QXG-150 / TXJ-150
Fogak száma	8T (standard)	10T / 12T elérhető
Pitch Diameter (PCD)	≈ 392 mm	PCD=P / sin (180 fok / É)
Külső átmérő (OD)	≈ 425 mm	A fogformától függően változik
Furat átmérője	40 / 50 / 60 mm (standard)	Egyedi furat 80 mm-ig
Kulcshorony	12×8 / 14×9 / 18×11 mm	ISO/R773 szerint; osztott kulcshorony az osztott-agyon
Hub stílus	Osztott agy (2 csavaros)	Szilárd agy elérhető
Test Anyaga	40 Cr ötvözött acél	45# vagy 20CrMnTi kérésre
Fogfelszíni keménység	HRC 40–48	Indukciós edzett; mag kemény
A fogforma pontossága	±0,15 mm	CNC{0}}marás; sablon-ellenőrizve
Dinamikus egyensúlyi fokozat	G 6.3 (ISO 1940)	G 2.5 a nagy-sebességhez
Maximális hajtási sebesség	20 m/min vagy annál kisebb	Nagyobb sebességhez 10T+ szükséges
Maximális meghajtó teljesítmény	Legfeljebb 4 kW (8T)	Use 10T for >4 kW
Hozzávetőleges súly	≈ 22 kg	Furattól és agytól függően változik
Üzemi hőmérséklet	−20 foktól +120 fokig	Magas{0}}hőmérsékletű zsír 80 fok felett

Split{0}}Hub vs Solid Hub

A legtöbb QXG150 lánckerék osztott{1}}agy-konstrukciót használ a könnyű felszerelés érdekében, a tengelyvég alkatrészek eltávolítása nélkül.

	Split Hub (standard)	Szilárd agy
Telepítés	Felszerelhető a tengelyvég alkatrészek eltávolítása nélkül	A végétől a tengelyre kell csúsztatni
Tengely illeszkedés	Set{0}}csavar + kulcshorony; nyomaték-korlátozott	Présillesztés vagy hegesztés; nagyobb nyomaték
Dinamikus egyensúly	G 6.3 szabvány	A G 2.5 könnyebben elérhető
Csere sebesség	Gyors (körülbelül 1-2 óra -megunt tartalékkal)	Lassabb (a tengely szétszerelése szükséges)
Tipikus használati eset	Általános csere/karbantartás-barát	Új meghajtókeret / nagy nyomaték / OEM felépítés

Telepítés és igazítás

Telepítés előtti-ellenőrzések

• Ellenőrizze, hogy a furat átmérője és a reteszhorony megfelel-e a hajtótengelynek.

• A végső meghúzás előtt ellenőrizze, hogy a lánckerék szabadon forog-e.

• Vizsgálja meg a fogak oldalát, hogy nem sérültek-e a kezelés során.

• Győződjön meg arról, hogy a lánc tekercselési szöge legalább 180 fok

Igazítási eljárás

A lánckerék hibája a fogak idő előtti kopását okozza. A lánckerék tengelyének párhuzamosnak kell lennie a lánccal 1 mm-en belül. Használjon egyenes élt az ellenőrzéshez.

• 1. lépés: Szerelje be a lánckereket; húzza meg a rögzítőcsavarokat 50%-os nyomatékkal.

• 2. lépés: Forgassa el kézzel; ellenőrizze a kötést.

• 3. lépés: Mérje meg a lánc-a-lánckerék oldalsó hézagát 3 pontban.

• Step 4: Adjust bearings if side clearance varies >1 mm.

• 5. lépés: Húzza meg teljes nyomatékkal; használjon menet-reteszelő keveréket.

• 6. lépés: Forgassa el kézzel 3 fordulatot; újra-ellenőrizze.

Alkalmazási forgatókönyvek

Autóalkatrészek festősor

A 8-fogú lánckerékkel ellátott QXG150 szállítószalag szállítja a konzolokat a festőműhelyen keresztül. A kompakt lánckerék elfér a mennyezetre szerelt állomáson a csatornák mellett.

Készülék összeszerelő szállítószalag

A 4–8 m/perc. 8-fogaskerékkel szállított mosógép{0}}részegységek elegendő nyomatékot biztosítanak túlméretezett meghajtókeret nélkül.

Elektronikai kezelés

Akasztónként 15 kg alatti terhelés esetén a QXG150 8-fogú lánckerékkel költséghatékony. A zárt sín tisztán tartja a láncot az elektronikai területeken.

Régebbi 150 mm-es osztású rendszerek utólagos felszerelése

Sok létesítmény régebbi, 150 mm-es osztású szállítószalagot működtet. QXG150 8-fogas lánckerék interfészek szabványos 150 mm-es osztású láncokkal az utólagos felszereléshez.

GYIK

K: 1: Melyik szállítólánchoz illik a QXG{1}}fogas lánckerék?

V: Ez a 8 fogú lánckerék speciálisan a QXG150 felső egysínű szállítólánchoz illeszkedik. Szabványos menetemelkedése tökéletesen illeszkedik az összes QXG150 sorozatú felfüggesztési lánchoz a festési gyártósorokhoz.

K: 2: Használható ez a lánckerék más típusú felső szállítószalagokhoz a QXG150 mellett?

V: Nem, csak a QXG150 sínrendszerhez van testreszabva. Különböző fogszámú QXG100 / QXG200 lánckerekeket kínálunk, hogy megfeleljenek a többi lánctalpas specifikációnak.

K: 3. Mi a különbség a 8 és 10 fogú QXG150 lánckerekek között, és hogyan válasszunk?

A: 8 fogas lánckerék: Alacsonyabb lineáris sebesség, nagyobb vonónyomaték, alkalmas nehéz munkadarabokat szállító gyártósorokhoz.

10-fogas lánckerék: Nagyobb működési sebesség, könnyű és közepes terhelésű szerelősorokhoz tervezve.

K: 4: Testreszabható a belső furat és a kulcshorony? Melyek a szabványos furatméretek?

V: A szabványos furat 8 mm-es lapos reteszeléssel rendelkezik, a szabványos belső átmérők pedig 40 mm, 45 mm és 50 mm. Az egyedi furatméretek és reteszhornyok méretei elfogadhatók az ügyfelek hajtótengely-rajzai alapján.

K: 5. Milyen nyersanyagot használnak? Milyen felületi rozsdagátló -kezelések választhatók?

V: Az alapanyag tömör Q235 szénacél. Választható felületkezelések: szabványos fekete-oxid festés, tűzi-horganyzás és rozsdamentes-festés.
